Installer monteringsarmen på ladeholderen (ekstrautstyr: PA-CR-002A)

Relaterte modeller:RJ‑4235B / RJ‑4255WB
Valgfrie monteringsarmer som tilsvarer RAM-202U-monteringen tilbys for bruk med ladeholderen, noe som gir en mer fleksibel måte å posisjonere skriveren på.

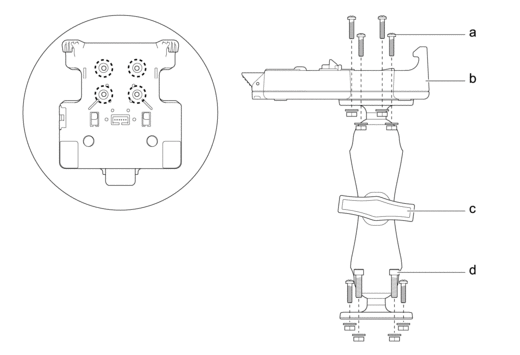

  1. Fest en av monteringsflensene på den bevegelige armen til undersiden av ladeholderen, med de fire skruene (4) nr. 10-32 eller nr. 10-24 som følger med monteringsarmen.
  2. Fest den andre monteringsflensen på den bevegelige armen til ønsket monteringsflate.
    1. Skrue for å feste til ladeholderen
    2. Ladeholder
    3. Strammeklemme
    4. Skrue for å feste til monteringsflaten

    Du kan bruke skruene nr. 10-24 x 19,05 mm og tilhørende utstyr som følger med monteringsarmsettet, eller bruk annet utstyr som passer til monteringsforholdene.
