Carga del rollo
Carga del rollo
- Empuje la palanca de liberación de la cubierta del rollo para abrir la cubierta del compartimento del rollo.
- Palanca de liberación de la cubierta del rollo
- Deslice hacia fuera las dos guías del rollo.
- Asegúrese de que el rollo esté correctamente alineado y, a continuación, insértelo en el compartimento del rollo.
- NOTA

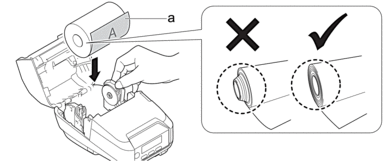

- Si el centro del rollo sobresale, aplane los bordes antes de la configuración, tal y como se muestra.
- Superficie de impresión (cara exterior del rollo)
- Cierre la cubierta del compartimento del rollo hasta que encaje en su lugar.
- Si la pantalla LCD muestra [Selec. Medio] o [Detec. autom.], seleccione la opción que desee. Para configurar estos ajustes más adelante, vaya a [Soportes].
- NOTA
-
- Para obtener el mejor rendimiento, utilice medios originales de Brother.
- Para permitir que el sensor reflectante/de marca negra detecte la marca y alimente el material de impresión a la posición correcta, use papel con una marca negra en el rango de detección del sensor.
- Use papel que cumpla cualquiera de las siguientes condiciones para que el sensor reflectante/de marca negra pueda detectar la marca correctamente.
- Cuando utilice etiquetas pre cortadas, defina el tipo de papel como Etiqueta precortada, y pulse el botón
(Alimentación)/OK después de insertar el rollo. La impresora llevará la etiqueta a la posición superior del formulario. - Para extraer el rollo, invierta el procedimiento de carga.
- Asegúrese de que el rollo insertado gire libremente entre las guías del rollo.
Papel con una marca negra del extremo izquierdo al extremo derecho (recomendado)
Use papel que cumpla las condiciones descritas en la ilustración siguiente.
Aunque el rango de detección del sensor reflectante/de marca negra difiere según el modelo de impresora que se use, la marca negra descrita en la ilustración es lo suficientemente larga como para abarcar el rango de detección del sensor independientemente de los modelos.
- Material de impresión sin líneas de doblado como perforaciones
- Reverso de los medios
- 3 mm o más
- Material de impresión con líneas de doblado como perforaciones
- Reverso de los medios
- 4 mm o más
- Líneas de doblado como perforaciones
Papel con una marca negra en el rango de detección del sensor reflectante/de marca negra
Use papel que cumpla las condiciones descritas en la ilustración siguiente.
Puesto que el rango de detección del sensor reflectante/de marca negra difiere según el modelo de impresora que se use, la longitud apropiada de la marca negra también difiere por modelos.
- Reverso de los medios
- Línea central del material de impresión
- 1,5 mm o menos
- 3 mm o más
(Material de impresión con líneas de doblado como perforaciones: 4 mm o más)
- 10 mm o más
- Marca negra
Dirección de alimentación
Cambio de los soportes del rollo de medios para utilizar medios de tamaño personalizado
Su producto viene preinstalado con dos soportes de rollo de material de impresión y el diámetro central es el siguiente:
- RJ-3235B/RJ-3255WB: 25,4 mm
- RJ-4235B/RJ-4255WB: 25,4 mm
Para utilizar medios de tamaño personalizado, conecte los soportes del rollo de medio que coincidan con el tamaño del núcleo del medio a las guías del rollo.
- NOTA
-
- Su equipo incluye un juego de dos soportes de rollo de material de impresión. Los diámetros centrales de los dos soportes de rollo de material de impresión son los siguientes:
- RJ-3235B/RJ-3255WB: 12,7 mm-13 mm/19 mm
- RJ-4235B/RJ-4255WB: 12,7 mm-13 mm/19 mm
- Es posible que con la impresora no se suministren todos los tipos de soportes para rollos de medios. Para comprar soportes de rollos de medios adicionales, póngase en contacto con su distribuidor de Brother local.
- Para comprobar qué tamaños de núcleo de medios admite cada soporte de rollo de medios, compruebe la información en el centro del soporte de rollo de medios.
- Si utiliza soportes de rollos de medios de varios tamaños, asegúrese de que los lados del mismo tamaño estén orientados uno hacia el otro cuando estén conectados a las guías del rollo.
- Empuje la palanca de liberación de la cubierta del rollo para abrir la cubierta del compartimento del rollo.
- Sostenga la guía del rollo izquierda para que no gire y, a continuación, retire el soporte del rollo de material de impresión instalado actualmente con un destornillador de estrella tipo Phillips.
- Sostenga la guía del rollo derecha para que no gire y, a continuación, retire el soporte del rollo de material de impresión instalado actualmente con un destornillador de estrella tipo Phillips.
- Conecte los soportes de rollos de material de impresión que coincidan con el tamaño del núcleo del material de impresión a las guías del rollo con un destornillador de estrella tipo Phillips. Asegúrese de usar soportes de rollo de medio del mismo tamaño.
- Inserte el rollo. Para obtener más información,
Información adicional - Cierre la cubierta del compartimento del rollo y presione hasta que encaje en su lugar.
- Si la pantalla LCD muestra automáticamente [Selec. Medio] o [Detec. autom.], seleccione la opción que desee. Para configurar estos ajustes más adelante, vaya al menú [Soportes]
Medios de corte
- El papel de recibo y las etiquetas pueden rasgarse tirando con rapidez hacia arriba o hacia abajo del soporte, según la posición de corte establecida. Los soportes linerless solo se pueden rasgar hacia arriba.
- Barra de corte superior
- Barra de corte inferior
- AVISO
- No toque la cuchilla de la barra de corte.
- La configuración predeterminada de [Barra corte] es [Arriba]. (Cuando Sin protector se establece como Activado en la pestaña Avanzada de BRConfiguration Tool, la configuración [Barra corte] no está disponible).
- Para ajustar la posición de corte, abra BRConfiguration Tool, acceda a Sensores/Posición de impresión en la Configuración del dispositivo y, a continuación, indique la configuración que quiera en el campo Ajuste de lámina de rasgar. Más información Información adicional
