Instalación del brazo de montaje en el soporte de carga (opcional: PA-CR-002A)
Se ofrecen brazos de montaje opcionales correspondientes al soporte RAM-202U para su uso con el soporte de carga, lo que permite un método más versátil para colocar la impresora.

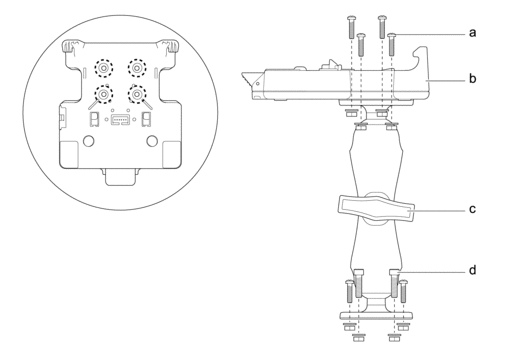

- Fije una de las pestañas de montaje del brazo móvil a la parte inferior del soporte de carga con los cuatro (4) tornillos 10-32 o 10-24 suministrados con el brazo de montaje.
- Fije la otra pestaña de montaje del brazo móvil a la superficie de montaje de su elección.
- Atornillar para fijar al soporte de carga
- Soporte de carga
- Grapa de sujeción
- Atornillar para fijar a la superficie de montaje
Puede usar los tornillos 10-24 × 19,05 mm y el resto de elementos de fijación asociados que se proporcionan en el kit de brazo de montaje o utilizar otros elementos adecuados para los requisitos de montaje.
