Remplacer le bac de récupération du toner usagé

Avant de commencer la procédure de remplacement imageimage Information associée: Remplacer les consommables

  1. Assurez-vous que l’appareil est sous tension.
  2. Appuyez sur le bouton de libération du capot avant, puis ouvrez le capot avant.

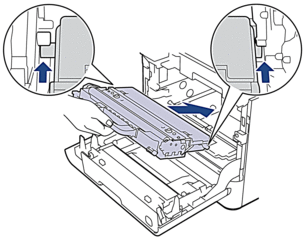

  3. Saisissez la poignée verte de l’unité tambour. Tirez sur l’unité tambour de l’appareil jusqu’à ce qu’elle vienne en butée.
    IMPORTANT
    Nous vous conseillons de déposer la cartouche de toner et le tambour sur une surface propre et plane recouverte d’une feuille de papier jetable, au cas où vous renverseriez du toner par mégarde.
  4. Tout en maintenant les poignées vertes de l’unité tambour, soulevez l’avant de cette dernière pour la retirer de l’appareil.
    IMPORTANT

    Lorsque vous transportez l’unité tambour, maintenez-la par ses poignées. NE le maintenez PAS par les côtés.

  5. Saisissez la poignée de la courroie à deux mains et soulevez cette dernière afin de la retirer.
  6. Retirez le matériau d’emballage orange.
    Cette étape est nécessaire uniquement au premier remplacement du bac de récupération du toner usagé.
  7. Tenez la poignée verte du bac de récupération du toner usagé et retirez celui-ci de l’appareil.
    Ne réutilisez PAS le bac de récupération de toner usagé.
  8. Déballez le bac de récupération du toner usagé neuf, puis installez-le dans l’appareil au moyen de la poignée verte. Veillez à ce que le bac de récupération du toner usagé soit de niveau et bien en place.
    IMPORTANT
    Pour éviter de casser les clips, insérez le bac de récupération du toner usagé de façon qu’il ne heurte pas les clips.
    REMARQUE
    Pour éviter tout problème lié à la qualité de l’impression, NE touchez PAS les parties grisées indiquées dans les illustrations.
  9. Réinstallez la courroie dans l’appareil. Veillez à ce que la courroie soit de niveau et bien en place.
  10. Glissez délicatement l’unité tambour dans l’appareil jusqu’à ce qu’elle vienne en butée.
  11. Avec la poignée verte, replacez l’unité tambour dans l’appareil jusqu’à ce qu’elle soit bien en place.
  12. Fermez le capot avant de l’appareil.
