Čištění jednotky fotoválce

  • Jestliže má výtisk černé nebo bílé skvrny či jiné opakující se značky v intervalech 75 mm, může být povrch válce znečištěn cizím materiálem, jako je lepidlo ze štítků.

  • Před zahájením postupu čištění imageimage Související informace: Čištění přístroje

  1. Zkontrolujte, zda je přístroj v režimu Připraven.
  2. Stiskněte image[Nastaveni]>[Vsechna nastav]>[Tisk hlaseni]>[Fotovalec - tisk bodu].
  3. Stiskněte [Ano].
    Přístroj vytiskne kontrolní list fotoválce.
  4. Stiskněte image.
  5. Stisknutím a podržením tlačítka image přístroj vypněte.
  6. Stiskněte tlačítko uvolnění předního krytu a otevřete přední kryt.
  7. Uchopte zeleně označené držadlo fotoválce. Vytahujte fotoválec z přístroje, dokud se nezastaví.
    DŮLEŽITÉ
    Doporučujeme, abyste sestavu tonerové kazety a fotoválce umístili na čistý, rovný povrch a podložili je papírem nebo látkou pro případ náhodného vysypání nebo rozptýlení toneru.
  8. Uchopte zeleně označená držadla fotoválce, zdvihněte přední část fotoválce a vyjměte ho z přístroje.
    DŮLEŽITÉ

    Při přenášení držte fotoválec za držadla. Fotoválec NEDRŽTE za jeho strany.

  9. Uchopte držadlo tonerové kazety a vytáhněte tonerovou kazetu nahoru z fotoválce. Tento postup opakujte pro všechny tonerové kazety.

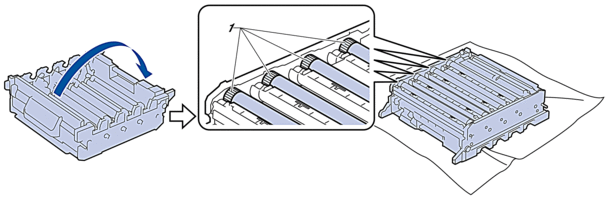

  10. Držte fotoválec za zeleně označená držadla a otočte ho. Ujistěte se, že ozubená kola fotoválce (1) jsou na straně, jak je znázorněno na obrázku.

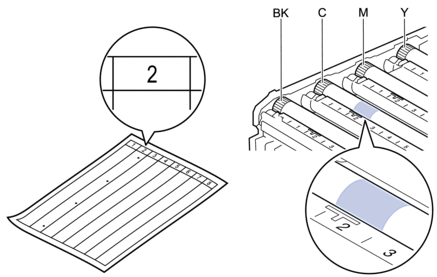

  11. Značku najděte pomocí číselných sloupců vedle válečku. Například azurový bod ve sloupci 2 na kontrolním listu bude znamenat, že v oblasti „2“ azurového válce je značka.
    • BK: Černá
    • C: Azurová
    • M: Purpurová
    • Y: Žlutá

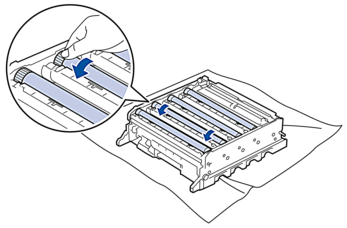

  12. Uchopte rám fotoválce oběma rukama, levý palec položte na náhon, otáčejte válcem směrem k sobě rukou a prohlédněte podezřelou plochu na jeho povrchu.
    Chcete-li se vyhnout problémům s kvalitou tisku, NEDOTÝKEJTE se žádného povrchu válečů fotoválce, kromě převodového kola.
  13. Jemně otřete povrch válce suchou bavlněnou utěrkou, dokud značka na povrchu nezmizí.
    POZNÁMKA
    Povrch fotoválce NEČISTĚTE ostrými předměty ani tekutinami.
  14. Držte fotoválec za zeleně označená držadla a otočte ho.
  15. Znovu vložte tonerovou kazetu do fotoválce. Zkontrolujte, zda barva tonerové kazety odpovídá stejné barvě štítku na fotoválci. Tento postup opakujte pro všechny tonerové kazety.
    • BK: Černá
    • C: Azurová
    • M: Purpurová
    • Y: Žlutá
    Dbejte na to, aby tonerová kazeta byla do jednotky fotoválce správně zasunutá, jinak se může od jednotky oddělit.
  16. Jemně zasuňte fotoválec do přístroje, dokud se nezastaví.
  17. Pomocí zeleně označeného držadla zatlačte fotoválec zpět do přístroje, dokud nezapadne na své místo.
  18. Zavřete přední kryt přístroje.
  19. Stisknutím tlačítka image přístroj zapněte.
