Lad det oppladbare li-ion-batteriet med ladeholderen (ekstrautstyr: PA-CR-005)

Relaterte modeller:RJ‑3235B / RJ‑3255WB
Ladeholderen (PA-CR-005) kan ikke lade skriverens oppladbare li-ion-batteri uten å være koblet til en stikkontakt med nettadapteren (PA-AD-600A).

Før lading av det oppladbare li-ion-batteriet

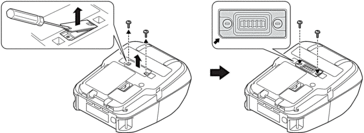

  1. Fjern terminaldekselet for ladeholderen med en flathodet skrutrekker.
  2. Monter terminalfestet for ladeholderen på skriveren med terminalfestet for ladeholderen og skruene som er inkludert med ladeholderen.
    Sørg for at hjørnet med spor er riktig innrettet.

Lad det oppladbare li-ion-batteriet

  1. Koble nettadapteren til ladeholderens likestrømkontakt (DC).
  2. Koble nettstrømledningen til nettadapteren.
  3. Koble nettstrømledningen til et strømuttak i nærheten.
  4. Juster terminalene for ladeholderen på ladeholderen og skriveren.
  5. Trykk skriveren ned og inn i ladeholderen til den låses på plass.
    Skriverens LED-indikator lyser oransje under lading.
  • Skriverens LED-indikator slås av når ladingen er ferdig.

Ta skriveren ut av ladeholderen

  • Trykk på utløserknappen på baksiden av ladeholderen, løft skriveren og ta den av ladeholderen.
    1. Utløserknapp

Lås utløserknappen

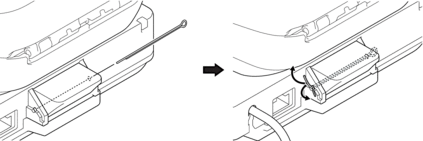

  • Sett en liten splint (eller lignende) inn i hullet, som illustrert under.
    Bruk en holdesplint med forlengede tenner i lavt karbonstål (ikke inkludert): lengde: 50 mm, splint-diameter: 2 mm

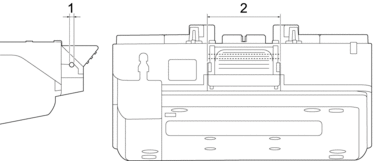

    1. Diameter: 2,3 mm
    2. Lengde: 41,2 mm
    Kontakt din lokale Brother-forhandler for å kjøpe splinten.
