Remplacer le kit d’alimentation du papier du bac universel

Avant de commencer la procédure de remplacement imageimage Information associée: Remplacer les consommables

Remplacer le kit d’alimentation du papier du bac universel

  1. Maintenez image pour éteindre l’appareil.
  2. Débranchez le cordon d'alimentation de la prise électrique.
  3. Appuyez sur le bouton de libération du capot avant, puis ouvrez le capot avant.
  4. Saisissez la poignée verte de l’unité tambour. Tirez sur l’unité tambour de l’appareil jusqu’à ce qu’elle vienne en butée.
    IMPORTANT
    Nous vous conseillons de déposer la cartouche de toner et le tambour sur une surface propre et plane recouverte d’une feuille de papier jetable, au cas où vous renverseriez du toner par mégarde.
  5. Tout en maintenant les poignées vertes de l’unité tambour, soulevez l’avant de cette dernière pour la retirer de l’appareil.
    IMPORTANT

    Lorsque vous transportez l’unité tambour, maintenez-la par ses poignées. NE le maintenez PAS par les côtés.

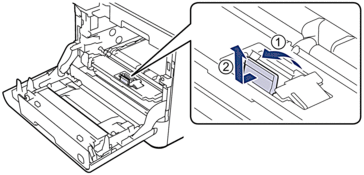

  6. Relevez le verrou du support de rouleau MP.

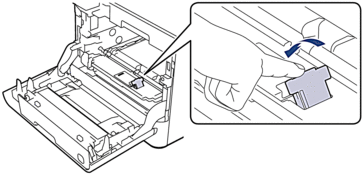

  7. Faites glisser le support de rouleau MP vers la droite, puis retirez-le.

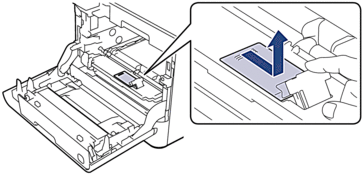

  8. Relevez le tampon de séparation MP et extrayez-le de l'appareil en le tirant droit vers le haut.
  9. Déballez le nouveau kit d’alimentation du papier pour le bac universel.

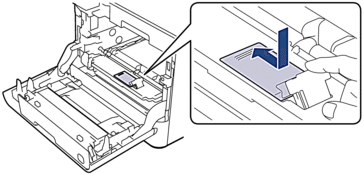

  10. Insérez le nouveau tampon de séparation MP avec le tampon gris orienté vers vous.
  11. Poussez le tampon de séparation MP vers l’avant jusqu’à ce qu’un déclic se fasse entendre.

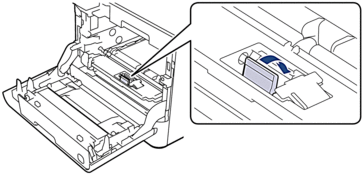

  12. Insérez le support de rouleau MP, puis faites-le glisser vers la gauche.
  13. Appuyez vers le bas pour fermer le verrou du support de rouleau MP.
  14. Glissez délicatement l’unité tambour dans l’appareil jusqu’à ce qu’elle vienne en butée.
  15. Avec la poignée verte, replacez l’unité tambour dans l’appareil jusqu’à ce qu’elle soit bien en place.
  16. Fermez le capot avant de l’appareil.
  17. Rebranchez le cordon d’alimentation et appuyez sur image pour mettre l'appareil sous tension.

Réinitialiser le compteur du kit d’alimentation du papier du bac universel

  1. Assurez-vous que l’appareil est sous tension.
  2. Appuyez sur le bouton image (Toner) et maintenez-le enfoncé pendant cinq secondes environ.
  3. Appuyez sur [Kit PF MU].
  4. Appuyez sur [Oui].
