更換多功能進紙匣的進紙套件

啟動更換步驟之前 imageimage 相關資訊:更換耗材

更換多功能進紙匣的進紙套件

  1. 按住 image 關閉機器。
  2. 將電源線從 電源插座上拔下。
  3. 按下前蓋釋放按鈕，打開前蓋。
  4. 握住感光鼓元件的綠色標記把手。將感光鼓元件從機器中拉出，直到其停止。
    重要事項
    我們建議您將碳粉匣和感光鼓組件放在乾淨的平面，下面墊一張廢紙，以免不小心灑出碳粉。
  5. 握住感光鼓元件的綠色標記把手，扳起感光鼓元件的前端，將感光鼓元件從機器中取出。
    重要事項

    搬運感光鼓元件時請握住它的把手。切勿握住感光鼓元件兩側。

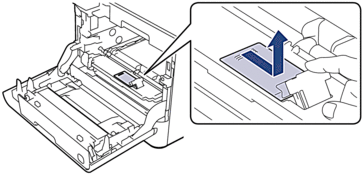

  6. 扳起多功能進紙匣滾輪支撐擋板。

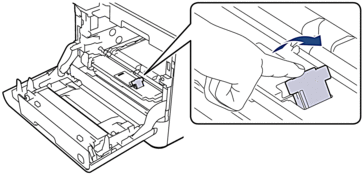

  7. 向右拖動多功能進紙匣滾輪支撐架，然後將其移除。

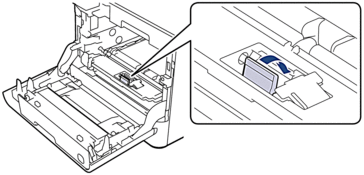

  8. 扳起多功能進紙匣分頁墊，然後將其筆直向上拉出機器。
  9. 拆開新多功能進紙匣進紙套件的包裝。

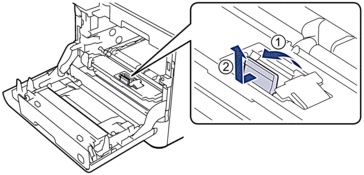

  10. 插入新的多功能進紙匣分頁墊，使灰色墊片面朝向自己。

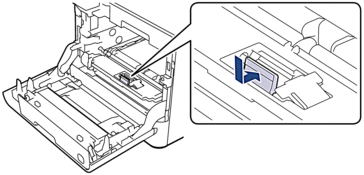

  11. 向前按压多功能進紙匣分頁墊，直到聽到其卡入定位。
  12. 插入多功能進紙匣滾輪支撐架，然後向左拖動。

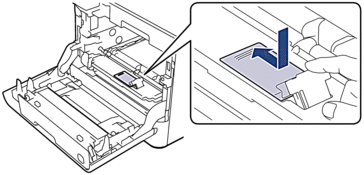

  13. 向下按壓以關閉多功能進紙匣滾輪支撐擋板。
  14. 將感光鼓元件輕輕滑入機器，直到其停止。
  15. 使用綠色標記把手，將感光鼓元件推回機器內，直到其卡入定位。
  16. 關閉機器前蓋。
  17. 插回電源線，然後按 image 開啟本機器。

重置多功能進紙匣進紙套件計數器

  1. 確定機器已開啟。
  2. 按住 image (碳粉) 約五秒鐘。
  3. 按 [送紙套件 MP]。
  4. 按 [是]。
