Výměna soupravy na podávání papíru pro deskový podavač (DP)

Před zahájením postupu výměny imageimage Související informace: Výměna spotřebního materiálu

Výměna soupravy na podávání papíru pro deskový podavač (DP)

  1. Stisknutím a podržením tlačítka image přístroj vypněte.
  2. Odpojte napájecí kabel od elektrické zásuvky.
  3. Stiskněte tlačítko uvolnění předního krytu a otevřete přední kryt.
  4. Uchopte zeleně označené držadlo fotoválce. Vytahujte fotoválec z přístroje, dokud se nezastaví.
    DŮLEŽITÉ
    Doporučujeme, abyste sestavu tonerové kazety a fotoválce umístili na čistý, rovný povrch a podložili je papírem nebo látkou pro případ náhodného vysypání nebo rozptýlení toneru.
  5. Uchopte zeleně označená držadla fotoválce, zdvihněte přední část fotoválce a vyjměte ho z přístroje.
    DŮLEŽITÉ

    Při přenášení držte fotoválec za držadla. Fotoválec NEDRŽTE za jeho strany.

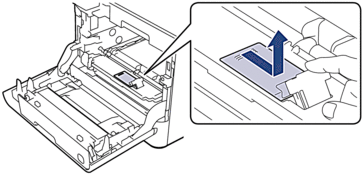

  6. Zvedněte zarážku držáku válečku deskového podavače.

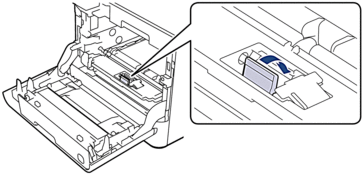

  7. Posuňte držák válečku deskového podavače doprava a poté jej vyjměte.

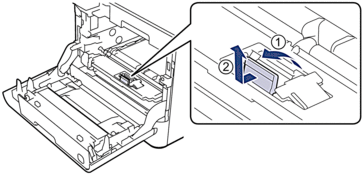

  8. Zvedněte separační podložku deskového podavače a poté ji vytáhněte přímo nahoru a ven z přístroje.
  9. Vybalte novou soupravu na podávání papíru pro deskový podavač.
  10. Vložte novou separační podložku deskového podavače tak, aby šedá podložka směřovala k vám.

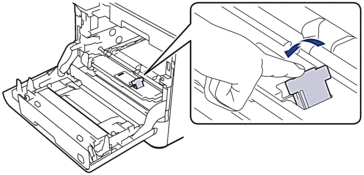

  11. Zatlačte separační podložku deskového podavače dopředu, dokud neuslyšíte cvaknutí.

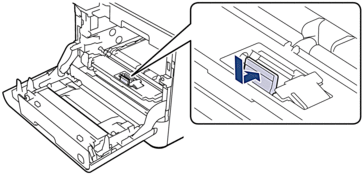

  12. Vložte držák válečku deskového podavače a poté jej posuňte doleva.

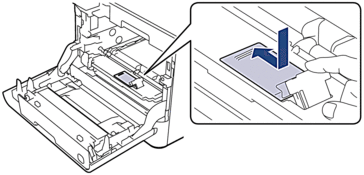

  13. Zatlačením dolů zavřete zarážku držáku válečku deskového podavače.
  14. Jemně zasuňte fotoválec do přístroje, dokud se nezastaví.
  15. Pomocí zeleně označeného držadla zatlačte fotoválec zpět do přístroje, dokud nezapadne na své místo.
  16. Zavřete přední kryt přístroje.
  17. Znovu připojte napájecí kabel do zásuvky a poté přístroj zapněte stisknutím tlačítka image.

Resetujte soupravu na podávání papíru pro čítač deskového podavače

  1. Ujistěte se, že je přístroj zapnutý.
  2. Stiskněte a podržte image (Toner) po dobu asi pěti sekund.
  3. Stiskněte [PF Kit DP].
  4. Stiskněte [Ano].
